WSCbot-V2.5

本競賽移動平台可用於工科技藝競賽、全國技能競賽機器人職類。
移動平台具有模組化預設孔位可供安裝感測器及各式機械結構,且提供多種模組化之夾具參考範例,具豐富的可變性供競賽時面對各項需求使用!         提供競賽專業教育訓練,沒有程式基礎背景的使用者也能成為控制移動平台的高手!

v2 short video2.gif
v2 short video.gif

WSCbot-V2.5

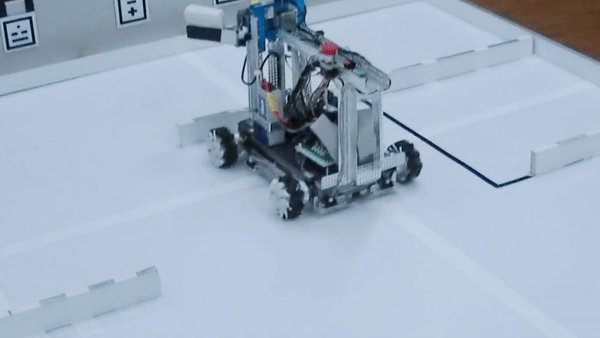

全向移動演示

WSCbot-V2.5

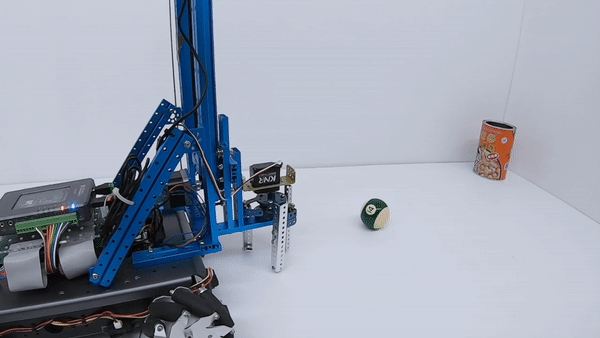

搭載功能性夾爪取球演示

-硬體/HARDWARE-

Controller & Mechanisms

控制器:NI myRIO

myRIO 是一款嵌入式且具備 WiFi 的設備,設計目標為應用於教育端。
myRIO 具有數個數位及類比的輸入輸出,同時擁有許多不同功能以及通訊方式的 I/O Port,如:PWM、Encoder Read、I2C、SPI 以及 UART 等。
具有豐富的可變性,讓教師有更多空間讓課程更多元、更生動。

v2 myRIO.jpg

機械結構

WSCbot-V2.5 車體部分設計預留許多孔位,其孔位相容眾多組裝式機械零件結構,自由度相當高,可滿足各項變化需求。


麥克納姆輪(Mecanum Wheel)

WSCbot-V2.5 移動底盤搭載四顆直徑 100 mm 麥克納姆輪。透過麥克納姆輪特殊的性質,使用者僅輸入移動座標,移動平台即可透過演算法計算每個輪子所產生的速度,使平台移動至指定坐標,達到全向移動之目的。

模組化接線板

WSCbot-V2.5 移動平台搭載整合式模組化接線板,將 myRIO 控制器「Mini Extension Port 以及 Mini System Port 訊號」轉接至模組化接線板上。
針對感應器設備、直流馬達、伺服馬達等等各式硬體元件做相對應母座,可使用 3 ping 或 4 ping 杜邦線材直接連接,替您省去規劃電路以及整線的問各項題。


-軟體/SOFTWARE-

Programable & Function module


移動平台移動加減速度規劃

WSCbot-V2.5 在位移的演算法,透過針對每個馬達進行閉迴路速度控制。進而實現移動平台移動時的路徑速度規劃,完成良好的加減速曲線。

v2 pos graph.gif

直流馬達位置​控制

WSCbot-V2.5 使用 myRIO 控制器具有高速的穩定處理速度,在移動平台
閉迴路控制時使每個迴圈能在極短的時間內處理完成。
讓使用者對馬達控制可以即時響應,具有高度的可靠性。

-規格/SPEC-

控制器

2015、2017 年世界賽技能競賽指定 NI myRIO-1900

  • CPU:雙核心 ARM Cortex-A9 667 MHz

  • FPGA 晶片:XillinxZ-7010 FPGA

  • 記憶體:256 MB Flash、512 MB RAM

  • 編程軟體:LabVIEW 單機學生授權(限高中職以下學術單位)

金屬移動平台

WSCbot-V2.5 Base

  • 上板、後輪座:3 mm 鋁合金板

  • 底座:2 mm 鍍鋅板

  • 移動輪:100 mm 四輪驅動萬向輪(Mecanum Wheels)

  • 平台尺寸:400 × 235 × 65 mm(不含馬達及輪子)

  • 馬達:24 V 直流無刷伺服馬達 × 4,減速比 36:1、轉速 267 RPM

  • 光學編碼器:解析度 100 PPR

電源及訊號輸入/輸出

WSCbot-V2.5 Electricity SYS

  • 電源:22.2 V 4000 mAh 鋰電池

  • 充電器:X80 專用充電器

  • 電源輸出:擴充支援 12 V、22.2 V 直流馬達供電、5 V 感應器訊號電源

  • 數位輸入/輸出:模組化直流馬達 × 4、伺服馬達 × 4、SPI × 1、I2C × 2、UART × 2

  • 類比:輸入 × 9、輸出 × 4

基礎升降機構套件

WSCbot-V2.5 Extension Pack

  • 滾珠直線導軌長約 300 mm

  • 升降馬達:可承受附載 500 g

  • 伺服馬達:12 kg-cm × 2

  • Matrix Classroom Resource Set

感應器和其他配件

Sensor

  • 紅外線感測器:SHARP IR Sensor,有效感測距離為 4-30 cm

  • 機器人視覺系統:UVC 相容之自動對焦 USB 網路攝影機 HD 720P(含或以上)

  • 平台組裝專業工具一組

專業教育訓練課程

WSCbot-V2.5 Training Course

  • LabVIEW 基礎訓練課程

  • 直流馬達 PID 控制

  • 伺服馬達控制

  • 步進馬達控制

  • 二維平面座標系全方位移動

  • 自動避障功能

  • 感測器校正

  • 影像擷取及處理
